Visual dBASE permet de réaliser pratiquement tout ce que vous pouvez imaginer, grâce à la richesse des fonctions et du langage, qui découle de l’héritage considérable apporté par les versions antérieures depuis ses origines, comme premier langage de Bases de données pour PC. L’avènement des dernières versions actuelles sous Windows, et l’introduction du langage de programmation objet comme l’arête dorsale de la gestion des données et de l’interface Homme Machine ont doté le produit des meilleures capacités pour réaliser des applications de Bases de données d’excellente qualité.

Une application développée et conçue grâce à Visual dBASE est avant tout - à ce jour - une application Windows. En d’autres termes, elle doit se plier aux règles et respecter les contraintes imposées par ce système d’exploitation. Afin de garder une certaine homogénéité et garantir une bonne intégration et exécution au sein du système, Visual dBASE doit exploiter au mieux les ressources et les bibliothèques mises à disposition par celui-ci pour bâtir une application. Ces ressources sont accessibles au travers de l'Application programming interface de Windows, appelée plus couramment API Windows.

Visual dBASE, au travers des outils visuels de toute dernière génération mis à disposition pour la construction d’une application, qu’elle soit ou non orientée gestion de données, permet de réaliser avec une extrême simplicité la plupart des opérations complexes requises lors de l’élaboration d’une telle application, tout en offrant un excellent compromis entre la gestion de la complexité de l'API et la richesse des possibilités offertes. Étant avant tout une application Windows, une application construite avec Visual dBASE utilise déjà de nombreuses fonctions offertes par l’API 32 de Windows ; mais l’avantage principal d’un tel outil est qu’il transforme de façon plus abordable un domaine réservé initialement aux seuls spécialistes, et surtout il permet de recentrer l’effort du développement non plus sur la programmation système mais sur les spécificités de l’application.

Toutefois, et pour répondre à des situations particulières, il arrive que certaines caractéristiques ou options ne soient pas directement réalisables ou offertes par l’outil ou le langage Visual dBASE. Dans ce cas, et dans la mesure où ces exigences restent avant tout compatibles de la philosophie générale du système d’exploitation Windows, il faut hélas quitter le sympathique environnement pour s’aventurer dans les arcanes de la programmation Windows, afin d’utiliser directement les fonctions de l’API Windows 32 bits.

Le canevas de cet article est le suivant :

1. Introduction
2. Présentation des fonctions de l'API 32
3. Premières notions de langage C
4. Les chaînes de caractères et les pointeurs C
5. Le prototype et la déclaration des fonctions de l'API avec Visual dBASE
6. La déclaration des constantes de l'API 32
7. Exécution d'une fonction de l'API 32
8. Les structures C et Visual dBASE
9. Création d'un exécutable utilisant les fichiers de structure
10. Encore plus loin avec les structures
11. Conclusion

Les concepteurs de Visual dBASE ont introduit dans le produit une ouverture de façon à rendre utilisables les fonctions des bibliothèques 32 bits contenues dans les fichiers DLL. A ce propos, Visual dBASE 7.01 ne peut utiliser que les bibliothèques 32 bits, à l’inverse de son aîné 5.7 qui ne connaît que le monde 16 bits, compatibilité avec Windows 3.1 oblige.

Les fichiers DLL sont des fichiers binaires qui contiennent du code et/ou des ressources (bitmaps, icônes) qui peuvent être partagées de façon simultanée par plusieurs applications. Windows lui-même est bâti autour de ces DLLs, utilisables dans nos propres applications.

Ces fonctions sont dénommées dans Visual dBASE “fonctions externes”. L’utilisation de telles fonctions dans un programme est détaillée dans l’aide en ligne, chercher le mot “extern” ou taper help extern dans la fenêtre de commande.

Nous allons voir comment utiliser de ce type de fonction, et nous orienter spécifiquement sur celles offertes par l’API Windows 32, afin de bien cerner leurs exigences et leurs limites d’emploi. Le but recherché consiste avant tout à acquérir la maîtrise d'une technique qui va permettre d'exploiter et d'utiliser les fonctions de l'API 32.

Ce n'est pas là la seule difficulté à surmonter lorsque l'on s'attaque à l'API 32, car en général, le point délicat consistera à dénicher dans la pléthore de fonctions API disponibles, celle qui permettra d'effectuer l'action désirée.

Dans toutes ses versions, Visual dBASE 7.01 est livré avec un fichier d'aide Windows particulier dénommé “Win 32 Programmer's Reference”. Nous l'appellerons par la suite “Aide sur l'API 32”. On trouvera ce fichier dans le répertoire _DBWINHOME\Help\MSHelp (où le répertoire _DBWINHOME signifie celui dans lequel vous avez installé Visual dBASE).

Nous considérerons tout d'abord comme support, dans cet article, la fonction API 32 dénommée : ShellExecute. Cette fonction permet de lancer depuis Visual dBASE une autre application Windows, sans apparition d'une fenêtre DOS, à la différence de la commande RUN() qui fait partie du langage.

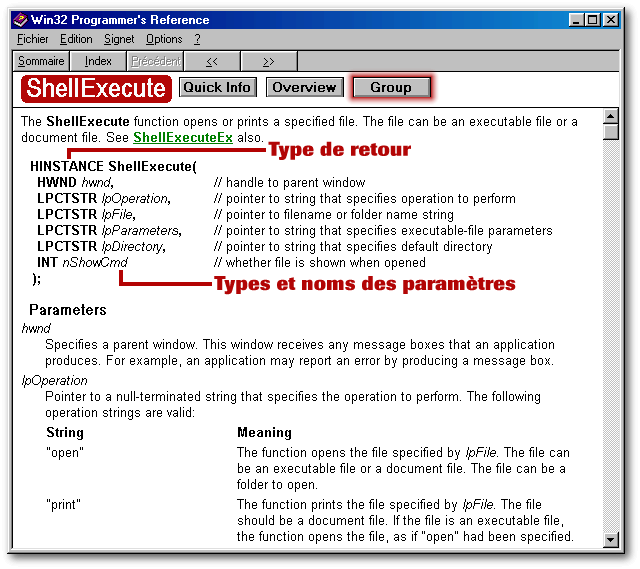

Commencez par rechercher cette fonction dans le fichier d'aide API 32 cité ci-avant. Vous obtiendrez la page suivante :

Voyons à présent en détail les différentes indications portées en rouge :

• Le nom de la fonction, soit dans ce cas-ci ShellExecute
• Le bouton “Group” :

en cliquant sur ce bouton, une liste de fonctions appartenant au même groupe de fonctions apparaît. Utile lorsque l'on est à la recherche d'une fonction, sans savoir exactement laquelle.
• Le type de retour :

Le type de la variable retournée par la fonction. Comme nous le verrons plus loin, cette information sera entièrement gérée par Visual dBASE.
• Les types et noms des paramètres :

Types et Noms des paramètres d'entrée de la fonction. Comme pour le type de retour, les types des paramètres d'entrée seront gérés par  Visual dBASE. Le prototype de la fonction doit être déclaré afin d'expliciter à Visual dBASE comment il doit passer les paramètres lors de l'appel de cette fonction. Il conviendra ensuite seulement de renseigner la valeur de ces paramètres lors de l'appel à la fonction.

L’interface de programmation Windows peut sembler obscure au premier abord, surtout lorsqu’on a l’habitude d’utiliser un langage de haut niveau comme Visual dBASE. En effet, elle a été conçue, réalisée en langage C, et était initialement destinée à être utilisée par des programmeurs en C. Par conséquent, la difficulté d’utilisation de cette interface tient essentiellement au fait qu’il faut s’adapter aux particularités de ce langage.

Le but de ce chapitre n'est certainement pas d'apprendre le C, ni encore moins le C++. Il s'agit simplement de connaître les quelques éléments  de ce langage qui vont permettre d'utiliser les fonctions de l'API.

Une des différences principales entre le C et Visual dBASE réside dans le typage et la structure des données. Contrairement à Visual dBASE, les données en C sont toujours déclarées avec un type explicite. Le C fait également la distinction entre les variables simples et les pointeurs. Il est important d’en comprendre les différences essentielles :

• En Visual dBASE, lorsque vous créez une variable, vous ne vous souciez pas de son type, il lui est affecté implicitement selon son contenu. Une variable peut être utilisée pour stocker un type de données, par exemple numérique, puis réutilisée pour stocker un autre type de donnée, par exemple chaîne de caractères. En clair, la mémoire est gérée dynamiquement et automatiquement par le langage.
• En C, on décide d’abord si l’on veut créer une variable ou un pointeur.
• une variable réserve en mémoire une taille fixe (voir tableau ce dessous) qui dépend du type.
• un pointeur réserve une taille mémoire correspondant au stockage d’une adresse mémoire, mais ne réserve pas de place mémoire pour le stockage de la valeur. Le pointeur doit ensuite être positionné sur un emplacement mémoire approprié. Ce peut être un buffer en mémoire de la taille voulue; c'est de cette façon, par exemple, que sont gérés les tableaux et les chaînes de caractères.

Pour en revenir au type de données, l’API Windows utilise bien évidemment les types de données natifs du C. Ces types natifs sont en lettres minuscules. Les types dérivés sont en général en majuscule.

Un pointeur peut être déclaré de façon explicite en C, dans ce cas, le nom de la variable est précédé d'un astérisque (*). Dans les types dérivés, l' * est généralement contenue dans le nom du type, comme, par exemple, ceux de Windows, dont le nom de type commence souvent par les lettres LP, soit Long Pointer.

Voici, par exemple, quelques déclarations de variables en C :

char  c = 'a'      // Variable caractère, sur 1 octet, initialisée à la lettre 'a'.
int   *k           // Pointeur sur un integer

Exemple de tableau en C :

short   tab[2][3]        // Crée un tableau de 2 x 3 éléments, qui sont des "short".
                         // tab est en réalité un pointeur sur le premier short
                         // de la zone mémoire réservée pour le tableau

Exemple de chaînes de caractères  en C :

char  st[] = "Bonjour!"    //  Crée une chaîne, dont la taille mémoire est
                           //  exactement sa longueur + 1 (à cause du Null final),
                           //  sur laquelle pointe le pointeur st.
                           //  Cette chaîne est considérée comme figée en mémoire.

char  st_tab[256]          //  Ici, on réserve un tableau de 256 octets pour y stocker,
                           //  si on le souhaite, des caractères, au maximum 255 + '\0'

Le tableau ci après donne les types de base et les pointeurs utilisés dans Windows, qui dérivent de types C :


Quelques précisions sur ce tableau :

• Type C : il est utilisé dans la déclaration en C de la fonction.
• Taille mémoire : Occupation mémoire du paramètre en octets.
• Autre nom Windows : Windows utilise d'autres noms de types qui sont identiques (en termes d'occupation mémoire) au Type C, (dans la première colonne de gauche de ce tableau).
• Type Visual dBASE : Le type de donnée  correspondant dans Visual dBASE.
• Déclaration de variable dans le prototype de fonction Visual dBASE : Lors de la déclaration de la fonction au moyen de la commande  EXTERN de Visual dBASE, le paramètre à indiquer pour les variables dans le prototype de la fonction (voir ci-après, la déclaration des fonctions).
• Déclaration de pointeur dans le prototype de fonction Visual dBASE : même chose que ci-dessus pour les pointeurs. CPTR indique qu'il s'agit d'un pointeur, le type de variable pointée est donnée par le second mot.

Windows utilise dans les déclarations de fonctions de nombreux autres types dérivés des types de base C figurant dans le tableau. Tous ces autres types peuvent être définis dans les déclarations EXTERN à partir par des Types Visual dBASE natifs.

Une seule catégorie n'est pas supportée par Visual dBASE, il s'agit des fonctions CALLBACK, que nous n'aborderons pas ici. Brièvement, c'est un équivalent du type Function Pointer (FP) de Visual dBASE.

Les chaînes de caractères et les pointeurs C

Après avoir vu les types simples, ce chapitre traite le sujet particulier des chaînes de caractères et des pointeurs en C, et leur utilisation avec Visual dBASE dans les prototypes des fonctions de l'API.

Une chaîne de caractères est comme son nom l’indique une suite de caractères. Ces caractères peuvent être stockés :

• dans des CHAR (1 octet par caractère) : la chaîne est alors dite “chaîne d’octets”, ou Byte string, ou encore “ANSI”
• ou dans des SHORT (2 octets par caractère). la chaîne est alors dite “Unicode”, ou encore “Wide Char”.

Exécutez les quelques lignes de code suivantes pour visualiser comment les chaînes sont stockées dans dBASE. Notez que commence à 0.

s = new String("Bonjour")
for j = 0 to (s.Length*2)-1
  ?s.getByte(j), chr(s.getByte(j))
next j

Lorsqu'une chaîne de caractères doit être fournie à une fonction de l'API, il faut respecter impérativement le type attendu, byte ou Unicode.

Note: Une indication importante à connaître et qui concerne les chaînes de caractère et le langage C : celui-ci impose que le dernier caractère d’une chaîne soit obligatoirement le caractère chr(0), encore appelé Null char, ou '\0'. Visual dBASE tient compte de cette contrainte lorsqu’il effectue les appels des fonctions externes et qu'il doit passer une chaîne de caractères en argument, mais cette règle doit toujours rester présente à l’esprit, plus particulièrement lorsque des conversions de type byte <-> Unicode interviennent.

Une chaîne de caractères en C consiste toujours en une suite de CHAR ou de WORD (si la chaîne est Unicode), sur laquelle pointe un “pointeur” C de type CHAR ou de WORD. Ce pointeur est lui-même une variable, qui contient une adresse mémoire, l'adresse du premier caractère de la chaîne qu'il pointe. Déclarer une chaîne de caractères en C revient toujours à déclarer un pointeur - c'est à dire une adresse mémoire - sur cette chaîne. La longueur d'une chaîne est fixée implicitement par le premier Null de la chaîne.

Pour utiliser les chaînes, deux prototypes de paramètres existent dans Visual dBASE, il s'agit des mots clé CSTRING et CPTR. Ils désignent tous deux un pointeur sur une chaîne, mais ils présentent les différences fondamentales suivantes :



Le prototype et la déclaration des fonctions de l'API avec Visual dBASE

Revenons sur la fonction ShellExecute que nous avons abordé au chapitre Présentation des fonctions de l'API 32. Nous allons à présent prototyper, cet à dire déclarer cette fonction avant de l'utiliser pour expliciter de quelle façon Visual dBASE doit l'appeler dans un programme.

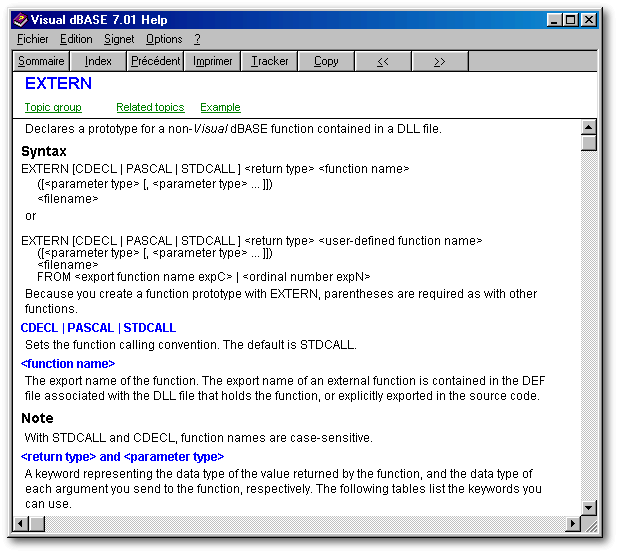

Voyons d'abord la syntaxe générale d'une déclaration de fonction externe. L'aide en ligne, concernant la rubrique “extern”, propose deux écritures possibles, mais elles peuvent se généraliser à la seconde expression :

Dans l'ordre, nous retrouvons :

• le mot clé EXTERN.
• Une indication [CDECL|PASCAL|STDCALL] sur laquelle nous ne nous attarderons pas; STDCALL, valeur par défaut, sera toujours utilisée, du moins avec les fonctions de l'API Windows.
• <return type> : le type Visual dBASE de retour de la fonction, qui doit être l'équivalent du type C de la fonction API.
• <function name> : le nom avec lequel vous utiliserez cette fonction API dans Visual dBASE. Vous pouvez ainsi, si vous le souhaitez, changer le nom d'origine de la fonction API.
• ([<Parameter Type...) : La liste des paramètres d'appel.
• <filename> : Le nom du fichier DLL, .EXE, ... qui contient cette fonction.
• Facultativement, le mot clé FROM suivi du nom de la fonction tel qu'il figure dans le fichier DLL. Si vous omettez cette partie, Visual dBASE recherche une fonction dénommée <function name> dans le fichier DLL. Si vous le spécifiez, Visual dBASE recherchera la fonction portant ce nom.

Cette possibilité a été introduite dans Visual dBASE 7.01 car depuis l'avènement de Windows en version 32 bits, de nombreuses fonctions de l'API on été dédoublées en version “A” (ANSI) et “W” (Wide, ou Unicode). Plus exactement, la lettre A ou W a été accolée à leur nom. Les 2 versions sont utilisables avec Visual dBASE, mais en pratique, on n'utilise que la version ANSI.
La différence entre A et W tient uniquement à la façon dont sont traitées les chaînes de caractère. Avec l'option A; elles sont converties automatiquement en chaînes d'octets avant l'appel de la fonction, et doivent être déclarées comme CSTRING. Avec l'option W, il n'y a pas de conversion, elles doivent être déclarées avec CPTR. A l'usage, je n'ai pas toujours eu de résultats satisfaisants avec l'option W, et j'utilise toujours la version A.

• HINSTANCE, le type de retour de la fonction
• HWND
• LPCSTR
• INT

Heureusement, le travail est en partie déjà effectué. Le répertoire _DBWINHOME\Include contient un certain nombre de fichiers prototypes, (fichiers portant l’extension .h), contenant l’ensemble des déclarations utilisées avec les fonctions de l’API 32.

Le fichier contenant les déclarations des types Windows et C est le fichier Windef.h. Il suffit donc d’inclure ce fichier dans le code source de votre programme :

A présent, il faut déclarer la fonction en respectant rigoureusement les types spécifiés. Là encore, le répertoire _DBWINHOME\Include contient l'information souhaitée. Il comporte un fichier, dénommé win32api.prg, qui contient les déclarations des fonctions de l’API 32. Prototyper notre fonction devient un jeu d’enfant : il suffit de rechercher la ligne comportant la déclaration de la fonction (ShellExecute dans notre cas) et la recopier dans notre code source :

Compilons alors le programme constitué de ces deux lignes de code : Une erreur se produit. Elle est due à une déclaration qui pose problème, HWND , figurant dans la fonction. En effet, HWND est un mot clé de Visual dBASE, d’où un conflit.

La meilleure solution est de remplacer la déclaration HWND par HANDLE, qui donne le bon résultat. Cela donne donc :

// Déclaration du Prototype de la fonction ShellExecute
extern HINSTANCE ShellExecute(HANDLE, LPCSTR, LPCSTR, LPCSTR, ;
                              LPCSTR, CINT) shell32 ;
                              from "ShellExecuteA"

Recompilons. Cette fois, c’est correct ; la fonction est déclarée, et prête à être employée.

Ce problème lié à HWND est le seul que j’ai rencontré à ce jour, tous les autres types des fonctions de win32API.prg  que j'ai utilisé jusqu'à présent fonctionnent correctement.

Pour illustrer ce qui a été dit plus haut et concernant le mot clé from dans cette commande, remplacez la déclaration de la fonction par la suivante, qui élimine le mot clé from :

// Déclaration du Prototype de la fonction ShellExecuteA, sans le mot clé from
extern HINSTANCE ShellExecuteA(HANDLE, LPCSTR, LPCSTR, LPCSTR, ;
                              LPCSTR, CINT) shell32

Compilez : c'est OK, il faudra simplement utiliser la fonction en appelant ShellExecuteA(<Paramètres>)au lieu de shellExecute(<Paramètres>).

En résumé, l’étape délicate de la déclaration du prototype de la fonction API s’est donc limitée à

• une déclaration d’un fichier include,
• une opération de recopie des lignes de déclaration de la fonction désirée,
• éventuellement, remplacement de HWND par HANDLE.

Considérons toujours la même fonction ShellExecute et reprenons la page du fichier d’aide correspondante. Intéressons nous à présent au paramètre nShowCmd. Ce paramètre, qui représente la façon dont la fenêtre du nouveau programme sera ouverte, peut prendre les différentes valeurs indiquées :

• SW_HIDE
• SW_MAXIMIZE
• Etc …

• identifier la ou les constantes nécessaires, à partir de la description de la fonction API donnée dans le fichier d’aide API,
• rechercher dans quel fichier .h du répertoire _DBWINHOME\Include se trouve cette constante,
• inclure le fichier .h correspondant dans votre code source.

Le fichier comporte la section de déclarations suivante :
. . .
//
// ShowWindow() Commands
//
#define SW_HIDE              0
#define SW_SHOWNORMAL        1
#define SW_NORMAL            1
#define SW_SHOWMINIMIZED     2
#define SW_SHOWMAXIMIZED     3
#define SW_MAXIMIZE          3
#define SW_SHOWNOACTIVATE    4
#define SW_SHOW              5
#define SW_MINIMIZE          6
#define SW_SHOWMINNOACTIVE   7
#define SW_SHOWNA            8
#define SW_RESTORE           9
#define SW_SHOWDEFAULT      10
#define SW_MAX              10
. . .
Pour notre exemple, une seule ligne de code en entête du fichier code source est donc nécessaire pour déclarer l’ensemble de ces constantes  :

// Inclure le fichier Winuser.h
#include <Winuser.h>

Une alternative à l'utilisation des fichiers include pour la déclaration des fonctions et des constantes de l'API consisterait à déclarer directement celles-ci dans le code, au moyen des primitives #define et des types disponibles dans Visual dBASE. Cela est possible, mais plus fastidieux car il faut reprendre toutes les définition de la fonction et des constantes, d'où un risque d'erreur. Les fichiers include de Visual dBASE sont là pour nous servir.

Enfin, pour clore ce chapitre, les puristes auront pu constater qu’à partir du moment où le fichier Winuser.hest inclus, la déclaration d'inclusion du fichier Windef.h devient superflue. En effet, le fichier Winuser.h. effectue lui-même (pour vous en assurer, regardez les premières lignes de ce fichier) l'inclusion du fichier Windef.h. Dans notre cas, la seule inclusion du fichier Winuser.h est donc suffisante pour déclarer à la fois les types et les constantes utilisés par ShellExecute.

Exécution d'une fonction de l'API 32

Voyons à présent comment exécuter une fonction de l'API. Nous allons lancer simplement la calculatrice Windows. Celle-ci se trouve dans le répertoire Windows par défaut, C:\Windows, le nom du fichier exécutable est : Calc.exe

Consultons de nouveau dans l'aide sur la fonction ShellExecute , la section détaillant le contenu des paramètres :

• hwnd : Nous transférons le handle de la fenêtre Visual dBASE, _app.Framewin.hwnd
• lpOperation : Le programme sera lancé, donc ce paramètre vaut "open". Notons que la chaîne de caractère Visual dBASE est passée directement.
• lpFile : Le nom du fichier à exécuter, en tant que chaîne de caractères : "calc.exe"
• lpParameters : Il n'y a pas de paramètre à passer à calc.exe, nous mettons donc la valeur Null, ce qui signifie une chaîne vide.
• lpDirectory : Bien que ce ne soit pas strictement indispensable (le répertoire Windows est systématiquement consulté si le programme n'est pas trouvé), cette chaîne de caractères vaut "C:\Windows"
• nShowCmd : La façon dont le programme va s'afficher. Pour lancer le programme dans une fenêtre normale, ce paramètre vaut SW_SHOWNORMAL

• Le prototype et la déclaration des fonctions de l'API avec Visual dBASE
• La déclaration des constantes de l'API 32

// Inclure le fichier Winuser.h
#include <Winuser.h>

// Déclaration du Prototype de la fonction ShellExecute
extern HINSTANCE ShellExecute(HANDLE, LPCSTR, LPCSTR, LPCSTR, ;
                              LPCSTR, CINT) shell32 ;
                              from "ShellExecuteA"

ShellExecute( _app.FrameWin.hwnd, "open", "calc.exe", Null, "C:\Windows", SW_SHOWNORMAL )

Exécutez le programme. La calculatrice Windows s'affiche. Cet exemple a montré l'utilisation de paramètres de différents types, numériques, chaînes de caractères, constantes de l'API 32.

Il reste à présent un type de paramètre dont nous avons seulement révélé l'existence, il s'agit des structures C. Elles font l'objet de la fin de cet article, car leur maniement nécessite d'avoir acquis les premières notions de base développées jusqu'à présent.

Les structures C et Visual dBASE

Si le C est resté longtemps une référence dans le monde du développement logiciel avant que les langages objets ne soient introduits, c'est sans doute en partie grâce à la puissance que lui confèrent les structures.

Afin d'illustrer les structures C, nous allons considérer à présent le cas de la fonction API 32 nommée GetVersionEx, fonction qui permet d'obtenir la version du système d'exploitation de l'ordinateur.

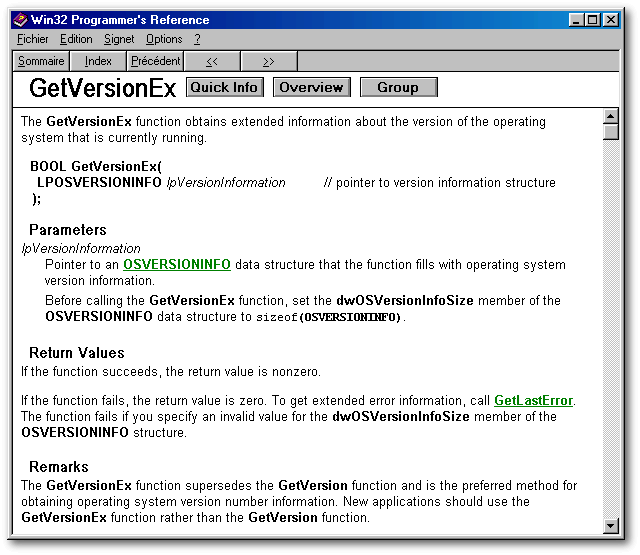

Recherchons d'abord l'aide sur cette fonction dans le fichier API :

Cette fonction utilise un seul paramètre dénommé lpVersionInformation, qui est un un pointeur C sur une structure dénommée OSVERSIONINFO. Cliquons sur ce lien OSVERSIONINFO  indiqué dans le paramètre. Nous obtenons l'écran suivant :

Voyons à présent en détail les différentes indications portées en rouge :

• Définition d'un type de structure C : typedef struct signifie en C “définition d'un nouveau type de structure”
• Nom de ce type : le nom donné au nouveau type ainsi créé
• Liste des membres de la structure : il s'agit d'une énumération de déclarations de variables ou de pointeurs C, comportant comme d'habitude, pour chacune d'elles, leur type, suivi de leur nom de variable.
• Nom de la structure de type _OSVERSIONINFO créée : Les trois points précédents servaient à décrire le nouveau type de structure. Ce dernier nom signifie que l'on souhaite à présent créer une nouvelle structure, dénommée OSVERSIONINFO (sans le souligné à la gauche du nom), et qui sera de type _OSVERSIONINFO, dont la description précède. Plus précisément, une zone mémoire, de taille égale à la somme de la taille de tous les membres, va être réservée.

En faisant une sorte d'analogie avec les classes et les objets, c'est comme si les trois premiers points correspondaient à la clause :
class _OSVERSIONINFO .. endclass, le quatrième point serait une déclaration : OSVERSIONINFO = new _OSVERSIONINFO(). Mais bien entendu, il s'agit d'une analogie ; en réalité, une structure n'est absolument pas modélisable de cette façon.

Pour mieux se représenter d'une structure, voici l'occupation mémoire de la structure C OSVERSIONINFO :


Structures et classes étant différentes par nature, il n'est pas possible d'utiliser directement la seconde pour simuler la première.

Manipuler le contenu d'une structure avec Visual dBASE nécessite l'accès à un bloc de mémoire, représentant le contenu de la structure (les différents membres), dans lequel on intervient directement au niveau des octets.

Fondamentalement, le seul mécanisme offert consiste à considérer le bloc de mémoire comme une chaîne de caractères Visual dBASE, puis, grâce aux méthodes  setByte et getByte, à lire et modifier le contenu de la chaîne octet par octet. Même si cette méthode fonctionne, autant dire qu'elle est extrêmement ardue et lourde, et qu'il faut passer un temps certain avant d'arriver au bon résultat.

Heureusement, il existe une autre méthode bien plus efficace.

Même si dans Visual dBASE nous n'avons pas de structures, nous avons un outil beaucoup plus puissant que les structures C : ce sont les objets et les classes.

Nous allons à présent voir comment simuler le comportement d'une structure C, et parvenir, dans un langage de classes comme Visual dBASE, à remplacer les structures par des classes, et obtenir un maniement de ces dernières avec la même souplesse que les objets.

Parmi les outils et les exemples livrés avec Visual dBASE 7.01, figure un ensemble de fichiers qui vont permettre d'atteindre ce but. Les fichiers sont les suivants :

• _DBWINHOME\Samples\Structmem.dll

Ce fichier DLL contient des fonctions qui vont permettre de manipuler le contenu d'une chaîne Visual dBASE pour lire et écrire des données d'un type et d'une taille fixée, à un emplacement donné dans celle-ci.
• _DBWINHOME\Samples\StructAPI.prg

Regroupe les déclarations de prototypes des fonctions de Structmem.dll.
• _DBWINHOME\Samples\Structure.prg

Un fichier déclarant une classe Structure, avec laquelle nous allons simuler une structure C
• _DBWINHOME\Include\StructAPI.h

Des déclarations de constantes pour faire fonctionner la classe structure

1. Nous allons représenter chaque structure C par un objet créé à partir de la classe Structure, fournie dans le fichier  _DBWINHOME\Samples\Structure.prg.

Cette classe Structure met à disposition la propriété .value ainsi que les méthodes addMember(), setMember(), getMember(), et length() qui vont permettre de paramètrer et contrôler l'objet créé à partir de la classe Structure.
2. La propriété .value  reçoit une chaîne de caractères Visual dBASE, celle précisément qui représente le contenu des variables C de la structure C.
3. Pour décrire les membres de la structure C, la méthode addMember() permet d'ajouter à l'objet un nouveau membre.

Pour décrire ce membre, il faut indiquer, comme en C,  son type, ainsi que son nom.
Les membres devront être déclarés dans le même ordre que dans la structure C. Grâce au type fourni lors de l'appel à addMember, la position et l'occupation du membre dans la chaîne .value est calculée et conservée avec la description du membre.
4. Pour accéder au contenu d'un membre, 2 methodes setMember() et getMember() permettent de lire et modifier le contenu du membre spécifié, à partir de la chaîne .value.
5. Enfin, la taille de la structure, en octets, peut être connue par un appel à la méthode length().

Voyons à présent sur un cas concret ce que cela donne. Nous allons appeler la fonction API 32 GetVersionEx , puis accéder aux membres de la structure OSVERSIONINFO.

Les lignes de code décrites ci-après ne figurent pas forcément dans le même ordre que celui dans lequel elles devraient être exécutées, mais cela aide à la compréhension et aux explications.

Tout d'abord voyons les fichiers Include. Une rapide recherche sur les constantes et les types API utilisés avec GetVersionEx et OSVERSIONINFO montre qu'il faut inclure les fichiers ci-après.
Le fichier StructAPI.h doit de plus être inclus car nous utilisons la classe Structure :

// Fichiers Include nécessaires
#include <Windef.h>
#include <Winbase.h>
#include <StructAPI.h>

Ensuite, il faut charger la description de la classe Structure, qui est contenue dans le fichier _DBWINHOME\Samples\Structure.prg:

// Charge la classe Structure
set procedure to '&_dbwinhome.samples\structure.prg' additive

A présent regardons comment déclarer la classe OSVERSIONINFO correspondant à la structure C. Celle-ci hérite de la classe Structure, définie dans le fichier _DBWINHOME\Samples\Structure.prg que nous venons de charger. Ensuite, la méthode addMember est utilisée pour déclarer les membres de la structure. Cette méthode utilise comme paramètres :

• Le type du membre. Seuls les types suivants sont supportés. Il faut donc adapter chacun des types Windows ou C à l'un de ceux ci :
• TYPE_WORD : 2 octets
• TYPE_DWORD : 4 octets
• TYPE_LONG : 8 octets
• TYPE_STRING : chaîne de caractères de longueur variable.
• Le nom du membre, une chaîne de caractères Visual dBASE.
• Si le type est une chaîne de caractères, sa longueur est fournie comme troisième paramètre.

// Cette définition de classe correspond à la définition de la structure C
// de type _OSVERSIONINFO. La fonction addMember crée les membres de la structure,
// en utilisant le Type et le Nom du champ.
class _OSVERSIONINFO of Structure
   super::addMember( TYPE_DWORD,   "dwOSVersionInfoSize" )
   super::addMember( TYPE_DWORD,   "dwMajorVersion" )
   super::addMember( TYPE_DWORD,   "dwMinorVersion" )
   super::addMember( TYPE_DWORD,   "dwBuildNumber" )
   super::addMember( TYPE_DWORD,   "dwPlatformId" )
   super::addMember( TYPE_STRING,  "szCSDVersion", 128 )

   // Cette ligne permet de renseigner le premier membre de la structure, qui
   // doit, comme précisé dans l'aide API 32, contenir la taille de la structure.
   // la méthode length() de la classe Structure permet d'obtenir sa taille
   // totale exprimée en octets. Ainsi, lors de la création de l'instance d'objet
   // à partir de la classe _OSVERSIONINFO, ce membre sera automatiquement initialisé.
   super::setMember( "dwOSVersionInfoSize", this.length( ))
endclass

Vous aurez sans doute noté que la dernière ligne de la classe _OSVERSIONINFO appelle la méthode setMember. En effet, la page d'aide sur la structure OSVERSIONINFO indique que le membre dwOSVersionInfoSize doit contenir la taille de la structure. En invoquant la méthode length qui retourne la taille de la structure, ce membre sera  renseigné automatiquement.

A présent, l'appel de la fonction GetVersionEx nécessitant un prototype, celui-ci peut être obtenu en recopiant les lignes correspondantes du fichier _DBWINHOME\Include\Win32api.prg :

// Prototype de la fonction GetVersionEx tel qu'il est libellé dans Win32api.prg
extern BOOL        GetVersionEx( LPSTRUCTURE ) kernel32 ;
                   from "GetVersionExA"

Quelques variables locales sont utilisées, notamment OSVERSIONINFO qui contient l'objet créé à partir de la classe _OSVERSIONINFO :
local  OSVERSIONINFO, dwPlatformId

L'objet OSVERSIONINFO va être maintenant créé comme une instance de la classe _OSVERSIONINFO  :

// Crée l'objet structure
OSVERSIONINFO = new _OSVERSIONINFO( )

Maintenant que l'objet structure OSVERSIONINFO est créé, la fonction GetVersionEx peut être appelée afin de renseigner le contenu de l'objet.

NOTEZ que c'est la propriété .value qui est passée comme paramètre à l'appel de la fonction, puisque c'est cette chaîne de caractères qui représente le bloc de mémoire dans lequel les membres de la structure C sont stockés  :

// Appelle la fonction GetVersionEx en passant le paramètre OSVERSIONINFO.value,
// qui repéresente le contenu de la structure en mémoire
GetVersionEx( OSVERSIONINFO.value )

Le reste du code permet d'afficher les valeurs des membres qui viennent d'être renseignés par GetVersionEx, grâce à la méthode getMember.

Une macro commande, dénommée LOWORD, et déclarée dans le fichier Windef.h, permet de récupérer uniquement le mot 16 bits de poids faible d'un mot de 32 bits. Son équivalent HIWORD pour les 16 bits de poids fort existe également. Vous pouvez consulter cet endroit du fichier Windef.h, il contient des macros utiles pour séparer ou concatener des mots binaires.

// Affiche le contenu des membres de la structure
? 'Major Version', OSVERSIONINFO.getMember( 'dwMajorVersion' )
? 'Minor Version', OSVERSIONINFO.getMember( 'dwMinorVersion' )
? 'Build Number', LOWORD( OSVERSIONINFO.getMember( 'dwBuildNumber' ))
dwPlatformId = OSVERSIONINFO.getMember( 'dwPlatformId' )

do case
 case dwPlatformId == VER_PLATFORM_WIN32s
  ? 'Win32s on Win 3.1'
 case dwPlatformId == VER_PLATFORM_WIN32_WINDOWS
  ? 'Win32 on Windows 95'
 case dwPlatformId == VER_PLATFORM_WIN32_NT
  ? 'Win32 on Windows NT'
endcase

Le programme Visual dBASE complet et correspondant à cet exemple peut être chargé par le lien en bas de page. Exécutez le. Dans la fenêtre de commande Visual dBASE s'affiche le numéro de version de Windows, l'indice de génération, ainsi que la version du système d'exploitation.

Création d'un exécutable utilisant les fichiers de structure

Il est tout à fait possible d'utiliser la méthode décrite dans le chapitre précédent dans un programme exécutable généré avec Visual dBASE, à condition de suivre les indications suivantes :

1. Inclure dans votre fichier projet .prj une référence aux fichiers suivants :
• StructAPI.prg
• Structure.prg
2. Lors du déploiement de l'application, il faut prévoir de placer une copie du fichier DLL Structmem.dll dans le même répertoire que votre programme exécutable.

Bien qu'elle constitue un excellent point de départ, la classe Structure de Structure.prg souffre de quelques petites lacunes, qui brident dans certains cas son champ d'application.

Pour cette raison, j'ai créé ma propre classe StructureEx, compatible de la classe Structure, et améliorée des points figurant ci-dessous. Cette classe peut remplacer la classe Structure.

Voici en quelques points les amélioration apportées :

1. Le nombre de types possibles supportés par la classe Structure pourrait être facilement étendu, car d'autres types, déclarés dans le fichier _DBWINHOME\Include\StructAPI.h,  sont supportés par la DLL Structmem.dll. En particulier, le TYPE_CHAR , ou  TYPE_BYTE qui est souvent utilisé dans les structures C, ainsi que le type TYPE_POINTER pour les déclarations de pointeurs.
2. La classe structure est un objet simple (classe object()), l'accès à un membre s'effectue par une recherche sur le nom, ce qui peut entraîner un traitement relativement long dans le cas où la structure contient de nombreux membres. La classe StructureEx est dérivée d'un AssocArray ce qui est plus approprié, rapide, et qui simplifie les traitements.
3. Certaines structures C, comme la structure DCB pour les communications série, (rechercher cette page dans l'aide API), utilisent des champs de bits. En d'autres termes, certains membres sont décrits par des groupes de bits. L'accès à des groupes de bits au moyen de la classe Structure n'est pas très simple. Avec StructureEx, ce type de membre peut être déclaré et géré comme les autres types.

En fin de compte, utiliser les appels directs à l'API 32 de Windows depuis Visual dBASE 7.01 n'est pas une tâche aussi ardue, dès lors que l'on s'y prend de façon rationnelle. Il ne s'agit pas là d'une présentation exhaustive du sujet, mais d'une première approche simple pour pouvoir démarrer. Bien entendu, d'autres méthodes sont possibles, chacun est libre d'utiliser sa technique personnelle, mais j'ai pensé que cette démarche, et les quelques notions de langage C auxquelles elle fait appel, méritaient d'être présentées compte tenu de leur simplicité de mise en oeuvre.

Visual dBASE montre une fois de plus que, grâce à son approche objet, il permet de s'adapter à un type de situation pour lequel il n'a pas forcément été prévu.

Il n'en reste pas moins que cette API Windows demeure parfois d'un abord délicat compte tenu de certaines contraintes dues à sa conception initiale.

Maintenant, à vous de jouer !

Nicolas Martin
